显示与控制系统

        拼接屏显示系列

产品简介

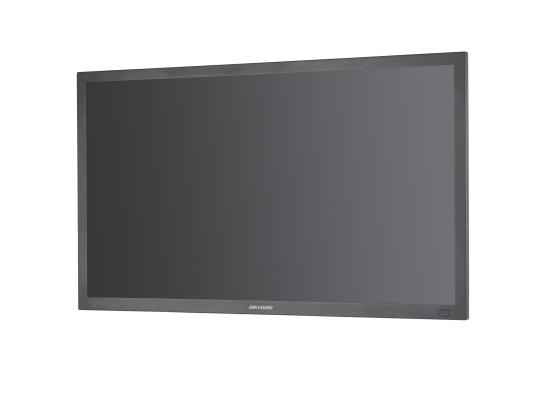

   DS-D2046NL-B/Z液晶显示单元，采用工业级超窄边面板，屏幕之间拼缝仅仅是5.3mm。超高亮度，500cd/m²，直下式LED背光源，显示单元亮度更加均匀，无边界暗影现象。工业级设计，使用寿命远高于普通家用液晶显示单元，可长达60000小时。屏幕内置拼接控制器，可将同源信号实现屏幕的自拼接。选用的LCD液晶显示单元具有丰富的接口，可接收DVI,VGA等各种信号。支持多种控制方式。





订货型号
DS-D2046NL-B/Z

功能特性

l  直下式LED背光源，显示单元亮度更加均匀，无边界暗影现象。
l  物理分辨率高达1920*1080。
l  极高的显示分辨率，画面细腻，色彩丰富。
l  高清晰度、高亮度、高色域。

l  视角可达178°，趋近于水平。
l  显示面积大、体积小、重量轻。
l  更长的显示寿命。
l  多种选择拼接方式，能适应各种使用场所。
l  超薄窄边设计。
l  稳定运行寿命超长，维护成本低，可24小时持续工作。
l  挂架、支架、机柜等多种安装方式供用户选择。
l  金属外壳，防辐射、防磁场、防强电场干扰。
l  工作湿度：10%~90%，在恶劣环境下仍能正常使用。



物理接口





端口说明

定义	备注	定义	备注
POWER LED	电源指示灯，红色待机，绿色工作	HDMI IN	HDMI信号输入
DVI IN	DVI-I数字信号输入	VGA IN	VGA模拟信号输入
CVBS IN	CVBS信号输入	USB	USB接口
RS232 IN	串口环通输入	RS232 OUT	串口环通输出
IR IN	红外输入接口	SWTCH	SWTCH插座



外形尺寸

监示器系列产品

功能特性



l   支持8bit/10bit 双路LVDS(1920*1080)高清显示；

l   采用3-D 数字梳状滤波器,采用3-D 降噪技术；

l   真彩色OSD，人性化操作菜单；

l   完善的工厂设置模式；

l   可串口环入环出并进行控制；

l   一键画面静止，高温报警；

l   支持内置喇叭及功放，支持音频输入；

l   专业监视标准BNC接口，支持一路BNC监控视频输入；

l   支持文本、图片、音频、视频等多种格式多媒体播放；

l   支持USB软件升级；

l   支持7x24小时工作模式；

接口图



接口	说明	接口	说明
VGA IN	VGA模拟信号输入	RS232 IN	串口输入
CVBS/IN	复合视频输入接口	RS232 OUT	串口输出
USB	USB接口	AUDIO IN	音频输入
HDMI IN	HDMI数字信号输入

订货型号

DS-D5022FL



结构图

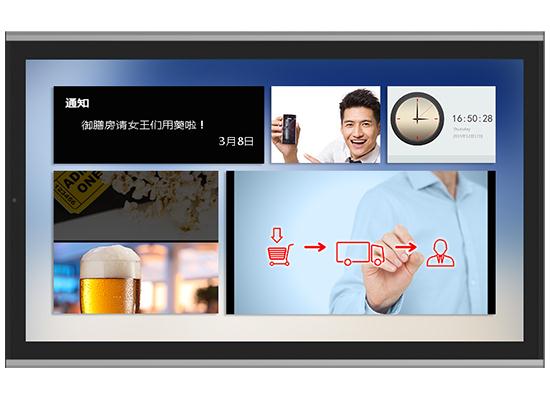

广告机系列产品

功能特性







l  用户可分级管理，可以配置用户有不同的权限。
l  终端采用分组管理，分组显示，分组控制。
l  管理终端定时开关机、定时音量设置及看门狗功能，保障机器长时间运行不挂机。
l  强大的素材以及节目审核功能，未经过审核的素材和节目不能添加到日程并在终端上播放。
l  强大的日程编辑设置功能。
l  开机自动按配置的节目单播放，强大的节目单编辑功能，支持背景图配置，视频、图片、字幕任意区域划分，播放列表设置等。
l  支持间隔一段时间播放特定日程功能（主要用于广告投放），支持特定时间插播特定日程（如校园眼保键操广播、特定广告及信息投放）。
l  支持紧急信息下发，且紧急信息播放优先级最高。
l  支持截屏功能，截屏查看当前播放终端当前播放的状态。
l  支持日志功能，可根据不同条件搜索并查看日志。



设备接口



接口	说明
VGA	VGA输入口
HDMI	HDMI输入口
AUDIO IN	音频输入
AUDIO OUT
